Spånskivor
Montering på spånskivor avses rör som inte har gjutits in i betong eller spackelmassa. Montering på golvbjälkar ställer helt andra krav på materialval, materialkombinationer och inte minst utförandet. Stegljudskravet i byggföreskrifterna får konsekvenser också för golvvärmen och utförandet av denna. God planering och samordning av aktiviteter på byggplatsen är avgörande för ett gott resultat.
Planering för spånskivor
- Kontrollera att skivorna är konditionerade före montage.
- Kontrollera att konstruktionen är fuktskyddad.
- Se till att lämna en rörelsefog runt alla väggar och begränsningar.
- Om enbart spårskivor skall användas och rörvändningarna skall göras manuellt med överfräsmaskin,
måste reglar/kortlingar läggas så att stöd finns under rörböjen. Fräs rörvändningen innan spårskivan skall monteras. Frässpåren får ej avvika från originalspåren när det gäller bredd (18,6 mm)/djup (18,2 mm)/radie (8,0 mm) passande till 16 mm rör. Montera skivan så att rörvändningen placeras över regeln. Se separat monteringsanvisning Tempo Fräsmall på www.byggelit.se. - Vändskivorna som levereras är försedda med hål för inkommande och utgående rör. Kom ihåg att de hål som väljes för rörgenomföring måste snedfasas på undersidan för att undvika skador på golvvärmeröret.
- Observera att spår- och vändskivor i kvalitet P7 uppnår klimatklass 2 i monteringsskedet. Hela konstruktionen med valt övergolv uppfyller klimatklass 1.

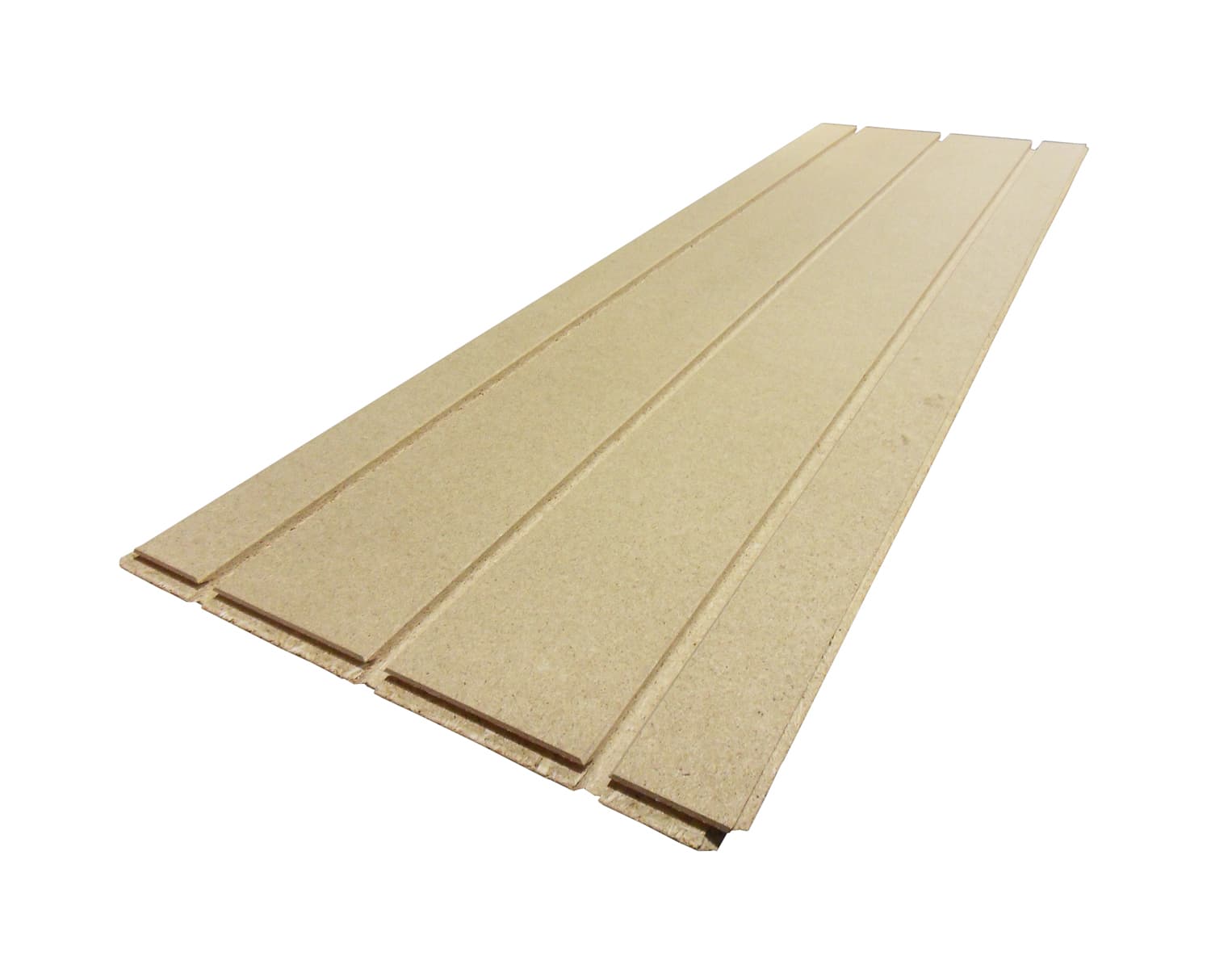

Spår- och vändskivor på golvbjälkar
Spår- och vändskivor på golvbjälkarFör att installera spånskivor på väggar eller golv är det viktigt att se till att spåren som fräsas inte är mindre än 18,2 mm och att reglarna har ett centrumavstånd på högst 600 mm. Spåren ska vara väl rengjorda och fria från smuts, och spånskivan ska inte ha utsatts för fukt. Om det har hänt, måste spåret fräsas upp på nytt. För att undvika att skivan lossnar bör den sättas fast med hjälp av stift på den ena sidan.
För att börja monteringen, använd en vändskiva som vid behov kapas och längdanpassas och monteras längs med reglarna. Lämna en rörelsefog mot alla väggar och begränsningar. Efterföljande spontade spårskivor monteras tvärs över reglarna, och kortfogarna förskjuts i förhållande till varandra i närliggande rader. Om de hamnar mellan samma regelpar, måste avståndet mellan kortfogarna vara minst 200 mm.
Vändskivan har ingen spontprofil på långsidorna för att vara flexibel för olika regelavstånd. Därför är det viktigt att man kapar bort profilen på spårskivan som går emot den raka kanten på vändskivan och att skarven som limmas och skruvas hamnar mitt på regeln. Skivorna ska stödjas av regel eller kortling längs alla väggar och skruvas med fyra Spånskiveskruv 4,2×55 eller likvärdig, på varje regelpassage.
För att installera spånskivor på väggar eller golv är det viktigt att se till att spåren som fräsas inte är mindre än 18,2 mm och att reglarna har ett centrumavstånd på högst 600 mm. Spåren ska vara väl rengjorda och fria från smuts, och spånskivan ska inte ha utsatts för fukt. Om det har hänt, måste spåret fräsas upp på nytt. För att undvika att skivan lossnar bör den sättas fast med hjälp av stift på den ena sidan.
För att börja monteringen, använd en vändskiva som vid behov kapas och längdanpassas och monteras längs med reglarna. Lämna en rörelsefog mot alla väggar och begränsningar. Efterföljande spontade spårskivor monteras tvärs över reglarna, och kortfogarna förskjuts i förhållande till varandra i närliggande rader. Om de hamnar mellan samma regelpar, måste avståndet mellan kortfogarna vara minst 200 mm.
Vändskivan har ingen spontprofil på långsidorna för att vara flexibel för olika regelavstånd. Därför är det viktigt att man kapar bort profilen på spårskivan som går emot den raka kanten på vändskivan och att skarven som limmas och skruvas hamnar mitt på regeln. Skivorna ska stödjas av regel eller kortling längs alla väggar och skruvas med fyra Spånskiveskruv 4,2×55 eller likvärdig, på varje regelpassage.

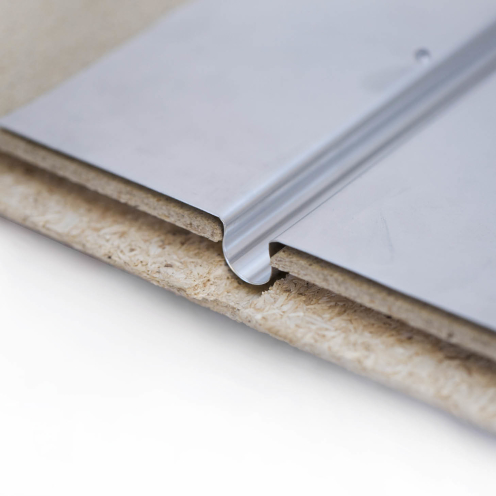

Spånskivorna ska limmas noggrant, såväl i fogarna som mot reglarna, och limöverskotten avlägsnas innan limmet torkar. Beräkna ca 1,3 liter lim per 10 m² golvyta. Vid montering av standard P6-skivor används PVAc-lim klass D2 respektive D1 beroende på temperatur vid montering. Vid montering av P7 fukttröga skivor används ett fuktbeständigt PVAc-lim klass D3. Aluminiumskivorna trycks ner i spånskivan med ett mellanrum på 10-15 mm på längden.
Innan värmeplåt och rör läggs i monteringsskedet bör spåren dammsugas noga.
Spara material!
I normalfallet reglas ett rum upp med 600 mm avstånd mellan reglarna. Sista regelfacket kan då bli mindre än 600 mm – då måste vändskivan kapas. Ett tips är att regla 600 mm i första regelfacket, samt i det sista och låta det mindre måttet hamna någonstans mitt på golvet, då utnyttjas vändskivan till fullo. Då spårskivorna kan
skarvas fritt över reglarna går det bra även i övriga rummet.

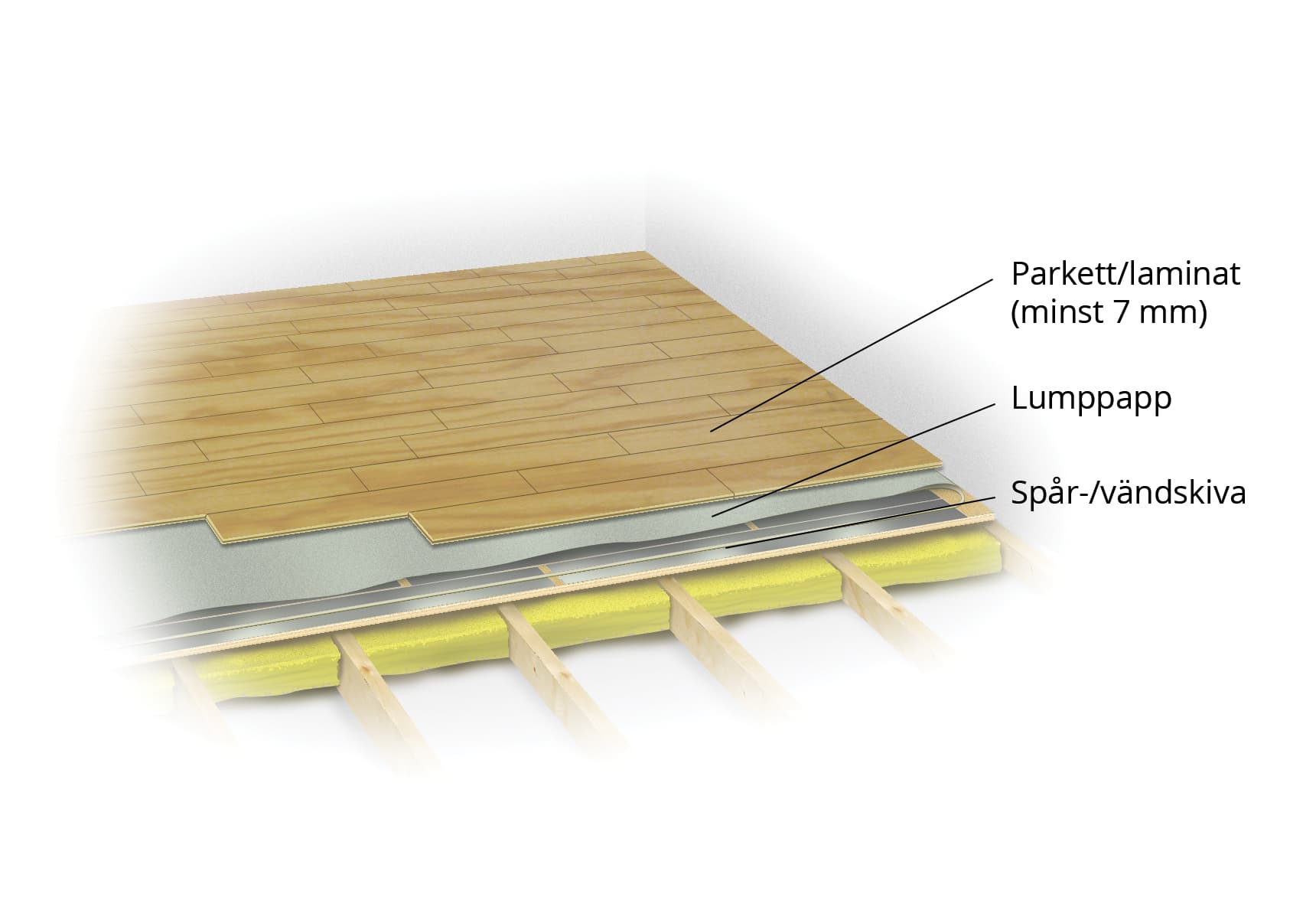

Laminat- eller parkettgolv
Laminat- eller Parkettgolv (av minst 7 mm tjocklek), monteras löst flytande ovanpå spårskivorna i samma riktning som dessa, alltså tvärs underliggande reglar. Lägg först en lumppapp ovanpå golvvärmeinstallationen. Föreskrivs ångspärr, skall denna placeras enligt ytskiktets tillverkningsanvsining. Se till att ytskiktets fogar i möjligaste mån förskjuts i förhållande till undergolvets.

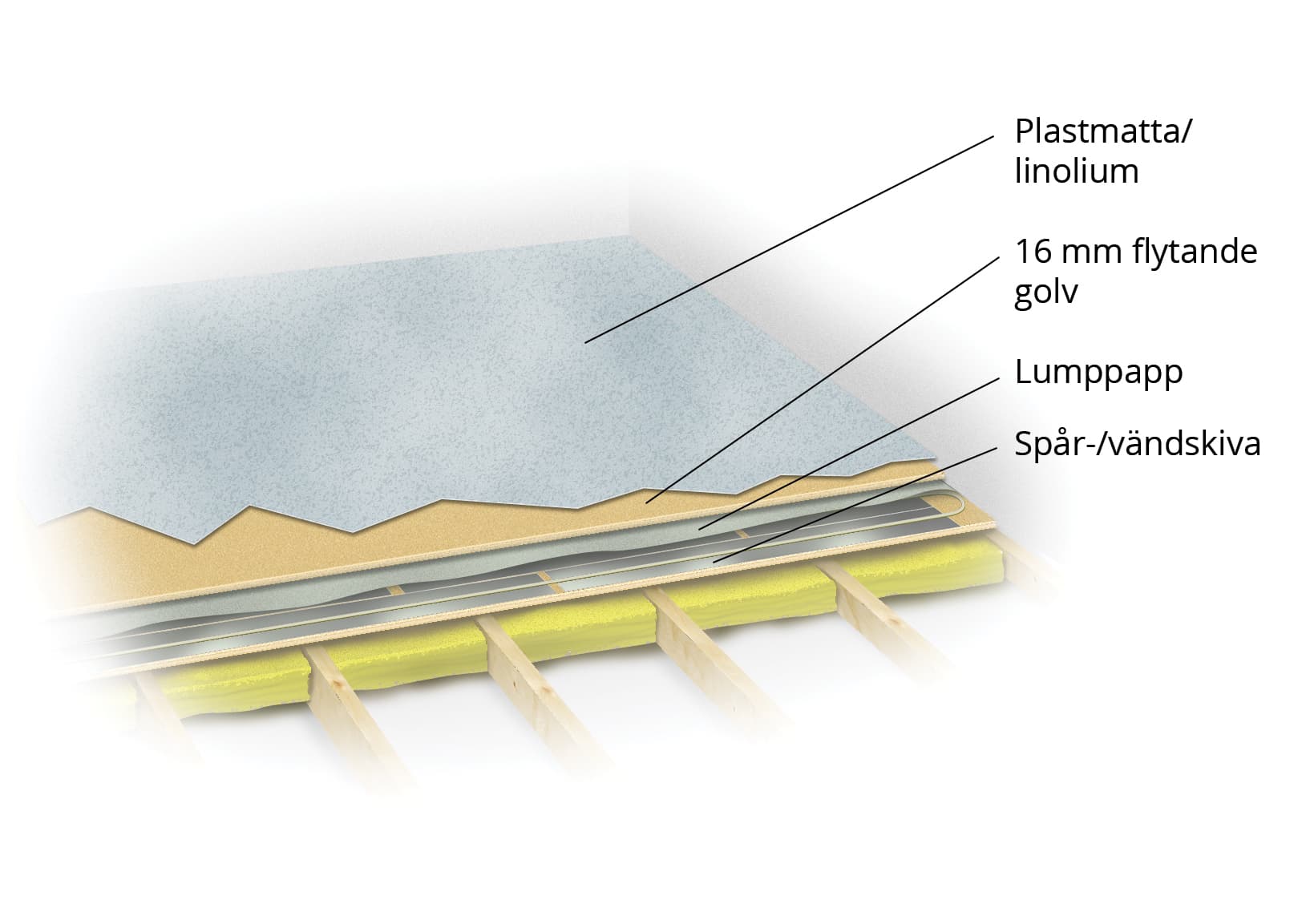

Plastmatta eller linoleum
När plast- eller linoleummatta används som ytskikt, skall Spånskivemellangolv av minst 16 mm användas. Detta skall läggas löst flytande med en lumppapp mellan spårskivorna och det flytande golvet (se bild nedan). Byggelits Flytande golv tillverkas enligt kvalitet P2. Mellangolvskivorna läggs med minst 200 mm förskjutna kortskarvar och med en rörelsemån på 10 mm längs alla väggar och fasta föremål. Mellangolvet limmas i not och fjäder med PVAc-lim klass D2, t.ex. Cascol Indoor 3304 eller motsvarande. Limmängden ska vara så riklig att ett mindre överskott pressas fram vid monteringen. Limöverskottet torkas sen bort. Undvik i möjligaste mån att få det flytande golvets längdskarvar rakt ovanför spårskivans längdskarvar. Förskjut det flytande golvets kortskarvar med minst 100 mm i förhållande till de underliggande spårskivornas kortskarvar. Före mattläggning skall vid behov alla skivfogar slipas. Undvik att använda spackel, då fukten i spacklet sugs upp och kan bli kvar i skivan ett tag efter att spackelytan torkat. Den kvarvarande fukten kan, om den blir kvar under en tät matta, påverka golvets planhet negativt.

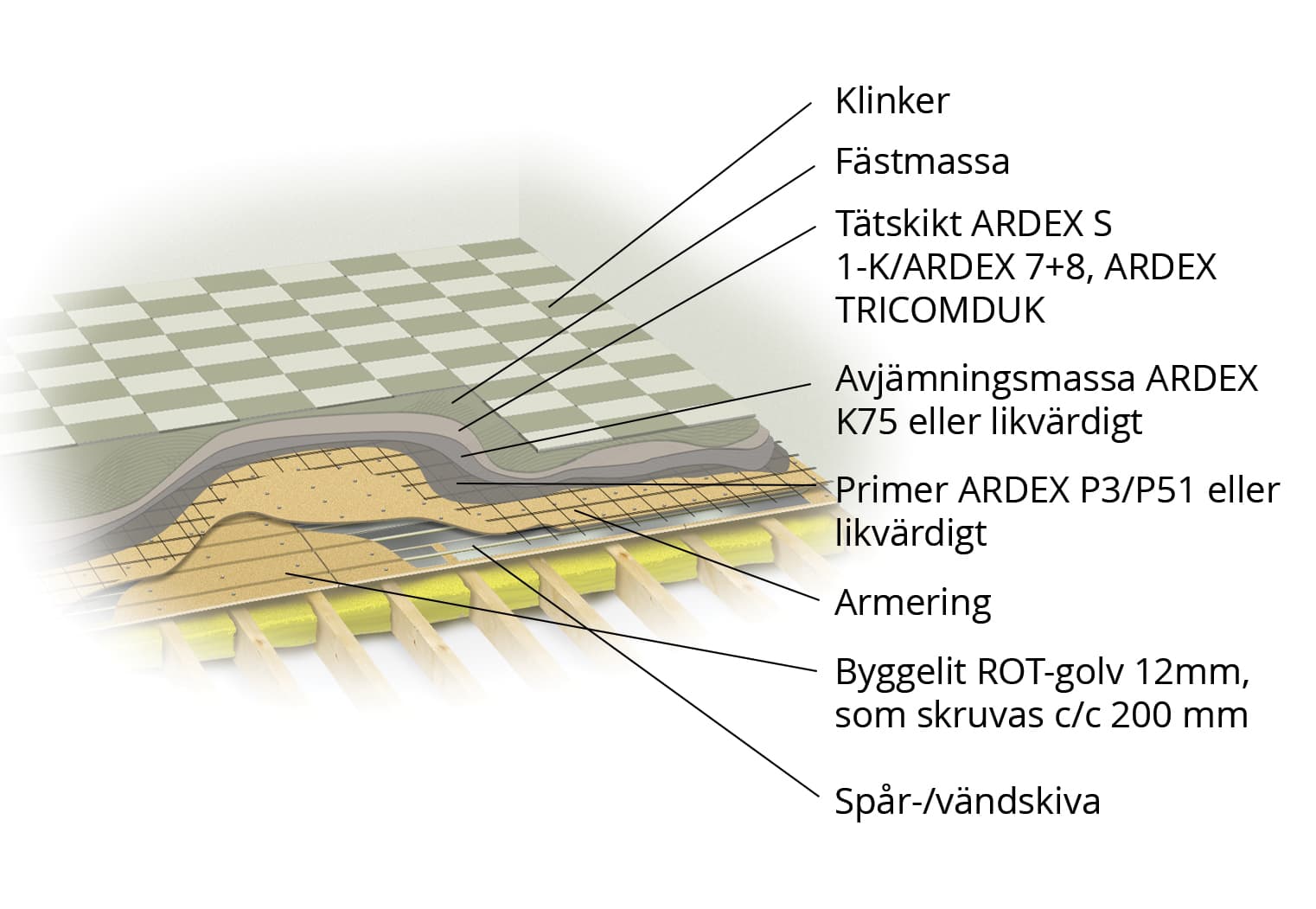

Klinkergolv våta utrymmen
Keramisk beklädnad av golvet kräver ett tätare regelavstånd. Reglarnas avstånd skall då vara maximalt 300 mm c/c. Konstruktionen skall utföras efter rekommenderad branschstandard.
